產品(專利)名稱:MEOS-VC電動機優化智控節能系統

  • 系統說明
    針對優化馬達節能設計,以發明專利(智慧型電動機控制器、控制方法、外掛電路以及其電動機控制器)為基礎,內建微處理器、驅動器、智能控制器、旁路設計、無熔絲開關、控制元件,達到恆頻驅動三相交流電馬達之節能設備。
    本系統節能原理主要是根據設備負載的大小變化,由微電腦調控系統持續偵測負載狀況並持續控制給馬達的電力輸出(動態調控)。
    微電腦控制系統決定何時開啟閘門讓電流再度輸出給馬達(動態調控)。當電流通過零點時系統閘門關閉,也就是不再有電流輸出到馬達。而當負載越低閘門關閉越久,節電的效益越大。就像水壩一樣,下游需要多點水的時候水壩閘門開大一點,反之亦然(動態調控)。
  • 本系統節能效益在負載低時較大,負載大時較小。
  • 本系統節電率隨著負載的改變以及負載設備運行時間長短而改變。
  • 本系統對負載變化具高度跟隨性。以1/100秒偵測附載變化並調控馬達輸出扭力大小。
  • 最重要的特點是恆頻不改變速度,因此亦不需改變製程與作業流程,也無額外人為操作的需求。

  • MEOS-VC系統功能:
    1、 保護警示功能
    (1) 機器故障時全自動切換至市電運轉模式。
    (2) 手動強迫切換至市電運轉模式。
    (3) 過載或故障警示燈號,並具一組乾接點供外接用。
    2、 保護功能
    具過電壓、過電流、低電壓、馬達過載、接地保護、機器過載、機器過熱、異常重置、失速防止、欠相等保護負載及瞬間停電再啟動之功能。
    3、 通訊功能
    具RS-232/485 及Modbus通信擴充功能,通信內容含電動機耗電狀態等訊息。
    4、 負載保護
    (1) 電動機過高溫保護
    (2) 電動機運轉共振點之保護功能
    (3) 電動機過載保護功能
    (4) 電動機運轉過電壓、過電流保護
    (5) 電動機運轉低電壓、低電流保護
    5、 微電腦智慧自控核心模組
    (1) 具備恆頻無段調控電壓、電流之韌體功能
    (2) 防諧波干擾保護措施
    (3) 多國技術發明專利、 SGS及多國官方機構檢驗認證
    MEOS-VC系統規範:符合歐盟安規CE標準規定
    MEOS-VC系統專利技術 - 智慧型電動機控制器、控制方法、外掛電路以及其電動機控制器
    (台灣專利號碼: 發明第I 491162號,中國專利號碼:ZL2012 1 0380318.8)

  • 1/100秒內自動偵測dv/di的負載輸入變化,提供優化電機扭力輸出。

  • 以矽控整流(SCR)調整相位方式,調節最適當電壓輸出,幷控制電流合理下降,減低用電 ,以達節電效果。



  • 負載設備在輕重載或不同負載狀態下的電壓減低,隙磁通量及銅線圈的耗損減低,提高負載設備性能及節電效能。

  • 通過微電腦晶片控制技術全程檢測機組的運轉狀況,同步跟蹤機組在生產運行電力實際所需進行自動調整,令機組運行更省電,更順暢。

  • 在輕負載的情況下將機組的電壓自動降至最低需求,而轉速保持恒定,降低機組的定子勵磁電流,使得供電線路損耗、機組繞組的銅損耗顯著減少,機組的鐵損下降,避免機組的電能浪費,提高了機組的效率。

  • MEOS-VC系統運作
    1. 採用專用節能控制軟體實現節能運行。隨著機組負載率的變化,自動適應控制、自動調整機組的輸入電壓, 使機組運行功率因數相對提高。同時降低機組運行時的功率損耗。對經常處於低負載,以及負載變化較頻繁的機組設備,節能效率顯著。

    2. 採用最新微電腦數位調控技術,使繁雜的控制線路集成化、簡單化。提高了系統運行可靠性,又大幅降低維修工作量。同時能降低傳動系統的停車率,提高綜合生產效率。運行無觸點,工作可靠,抗干擾能力強。

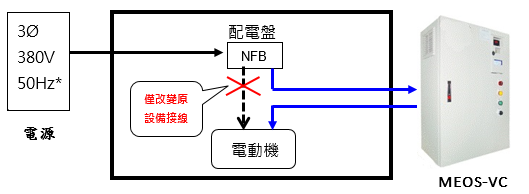

    MEOS-VC系統架構

    *中國:50Hz
      台灣:60Hz


    MEOS-VC系統應用
    客制化設計,外掛式安裝快速,不更改原機電設備架構。適用於低負荷率,有負載變化、低稼動率(0.7以下)的慣性負載電動機機組。

    應用設備:
    1.   風機
    2.   曝氣機
    3.   抽油機
    4.   螺桿式冰水主機
    5.   輸送帶、手扶梯
    6.   鋁壓鑄機
    7.   萬馬力攪拌机
    8.   石材切割机、石材拉鋸機
    9.   冲床、粉碎机、破碎机、纺织机、机械加工設備等
    10. 任何需定速,且負載變化大,稼動率小於0.7的機電設備均適用

    應用環境
    1.   各類工廠集塵機、風機
    2.   油田游樑式抽油機
    3.   石材廠
    4.   塑料射出廠
    5.   鋁壓鑄廠
    6.   礦廠、電廠輸送帶
    7.   汙水廠曝氣池
    8.   冷凍廠
    9.   飼料、食材處理廠
    10. 高速公路、地鐵、涵洞風機

    MEOS-VC專利電技術的精髓(定頻交流感應馬達採用MEOS-VC系統的節能與保護控制)
    1. MEOS-VC具備簡易調整各類應用馬達的啟動特性能力,可依需求設定啟動緩升時間(0~255 秒)。

    (1) 高慣性負載(High Inertia Load)應用場合,可藉電流極限提供低電流的啟動

    (2) 突破啟動(Kick Start)功能可克服最高靜摩擦(Static Friction)或高初始負載啟動問題。

    (3) MEOS-VC在優化控制上,效果類似電子離合器,能漸進地提升扭力,和緩而不分段的加速,減少設備在馬達啟停階段接受到的壓力。

    (4) 使用MEOS-VC尚有下列優點:
    (a) 顯著增加保護接點及相連結元件的壽命;
    (b) 可預防啟動較大馬達時的壓降現象;
    (c) 單一電源,可提供更多生產設備使用;

    2. 運轉中的優化控制-效率最佳化

    (1) 馬達因為應用場合的不同,經常有不同的作功循環(Duty Cycle),許多應用馬達僅約在50%的負載率下運轉,造成馬達的低效率運轉; 過多的能源損耗不僅增加電費,還會造成馬達的運轉的升溫、震動與設備加速劣化、損壞,並且製造噪音 。

    (2) MEOS-VC以0.01秒的週期快速偵測馬達實際的電壓、電流變化,利用相位滯後情形,以模式預測需要切削相角的大小,準確控制馬達應投入的電壓及電流,精準控 制馬達的輸出扭力,並使之與負載扭力完美匹配;
    (a) 降低實際投入的電壓—於輕載情況,約20%降低;
    (b) 降低實際投入的電流—於輕載情況,約30%降低;
    (c) 降低線損、提升馬達運轉效率、提升功因(PF);
    (d) 降低kvar、降低馬達運轉溫度;
    (e) 使三相馬達出力(扭力)優化並接近完美平衡,減少馬達震動、降低軸承組件劣化損壞速度。

    MEOS-VC系統與市面常採用變頻器節能的異同
    (1) MEOS-VC:
    (a) 工作特點是恆頻、變壓、變流
    (b) 工作原理是透過檢測迴路、功率開關組件(SCR、閘流體)工作
    (c) 結構較簡單、價格較低廉
    (d) 應用於不需要改變轉速的場合、但有明顯負載變化者
    (e) 例如:自動扶梯、輸送帶、塑膠射出成型機等等

    (2) 變頻器:
    (a) 工作特點是變頻(調速)
    (b) 有定壓、變流、變頻;變壓、變流、變頻(VVVF)…等區分
    (c) 工作原理是透過整流器、直流儲能元件、逆變器、控制迴路工作
    (d) 又稱為交流、直流、交流變頻
    (e) 結構較複雜、價格較昂貴
    (f) 主要應用於需要改變頻率與調速控制的場合
